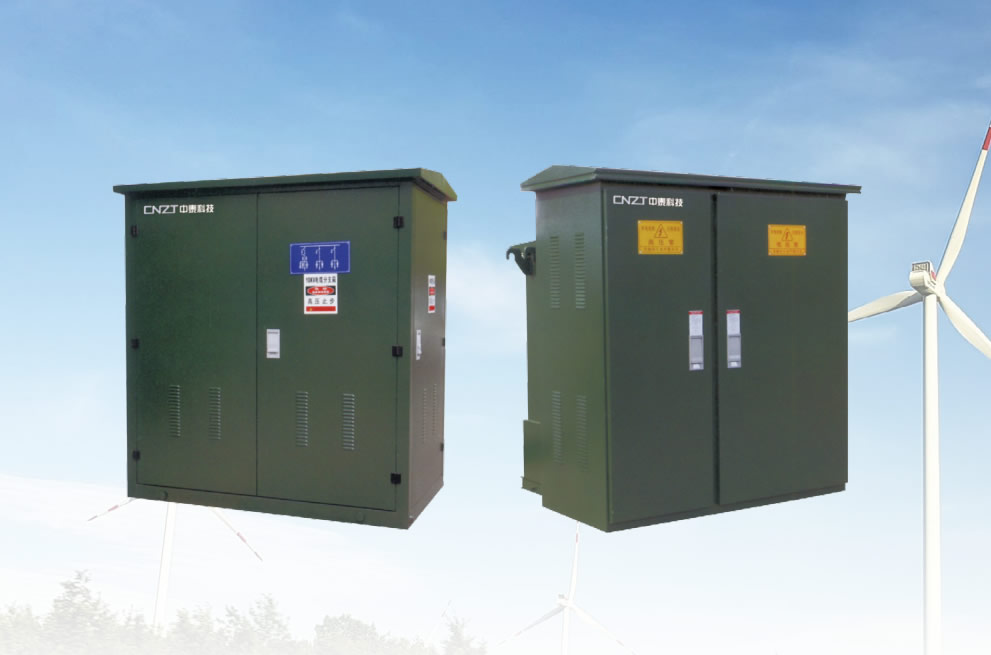

概述 ZGS□-12/0.4系列組合式變電站系用于12kV環網供電、雙電源供電或終端供電系統中，作為變電、配電、計量、補償、控制和保護裝置。組合式變電站內除裝有變壓器外，高壓側還裝有四工位負荷開關、二工位負荷開關、后備保護熔斷器及插入式熔斷器；低壓側按用戶要求可裝配控制電器、配電電器、補償裝置及電能計量表等，以變壓器油作為絕緣和滅弧介質。 本產品是吸收國外先進技術，結合國內實際情況研制開發的。變壓器為S10(S11)型，整臺產品具有體積小、安裝維護簡便、低噪音、低損耗、防盜、 過負荷能力強，全保護等特點，適用于新建小區、綠化帶、公園、車站、碼頭、賓館工地、機場等場所。本產品性能除滿足各自元件的有關標準外，還符合GB/ T17467-2010《高壓/低壓預裝式變電站》已通過**認可的試驗站**型式試驗合格，并通過了省級高新產品鑒定生產許可證。 |
|

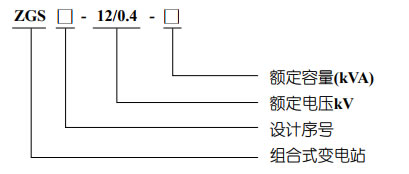

型號含義
正常使用條件 ● 周圍空氣溫度:*高溫度+40℃，*低溫度-30℃；日平均溫差;不超過30℃；年平均溫差不超過20℃； ● 海拔高度：1000m及以下； ● 風速：不超過35m/s ● 污穢等級：不超過Ⅲ級； ● 安裝場所：無爆炸危險、化學腐蝕和劇烈振動；安裝有水泥平;臺或其它平整、堅實的平臺上；空氣自冷(AN)。 |
整機參數
|
序號 |
名稱 |
單位 |
高壓電器 |
變壓器 |
低壓電器 |
|
1 |
額定電壓 |
kV |
7.2/12 |
6/0.4、10/0.4 |
0.4 |
|
2 |
額定容量 |
kVA |
|
目字型:200~1250 |
|
|
品字型:50~400 |
|||||
|
3 |
額定電流 |
A |
200~630 |
|
100~3000 |
|
4 |
額定開斷電流 |
A |
負荷開關 400~630A |
|
15~63 |
|
kA |
組合電器取決于熔斷器 |
||||
|
5 |
額定短時耐受電流 ( 秒 ) |
kA |
20x(2) |
200~400kVA |
15x1 |
|
12.5x(4) |
400kVA |
30x1 |
|||
|
6 |
額定峰值耐受電流 |
kA |
31.5、50 |
200~400kVA |
30 |
|
400kVA |
63 |
||||
|
7 |
額定關合電流 |
kA |
31.5、50 |
|
|
|
8 |
1min 工頻耐受電壓 |
kV |
相對地及相同 32、42 |
油浸 : 35/5min |
≤ 300V 時 2kV |
|
隔離斷口 38、48 |
干式 : 28/5min |
300, 660V 時 2.5kV |
|||
|
9 |
雷電沖擊 |
kV |
相對地及相同 60、75 |
75 |
|
|
隔離斷口 75、85 |
75 |
|
|||
|
10 |
噪聲水平 |
dB |
|
油浸 : <55 |
|
|
|
干式 : <65 |
|
|||
|
11 |
防護等級 |
IP33 |
|||
|
12 |
外形尺寸 |
根據所選變壓器容量和形式，選定不同的外形尺寸 |
|||
整機參數
|
序號 |
項目 |
單位 |
數值 |
||
|
四工位負荷開關 |
二工位負荷開關 |
||||
|
1 |
雷電沖擊耐受電壓 |
對地、相間 |
kV |
75 |
75 |
|
( 峰值、全波 ) |
隔離斷口間 |
kV |
85 |
85 |
|
|
2 |
1min 工頻耐受電壓 |
對地、相間 |
kV |
42 |
42 |
|
隔離斷口間 |
kV |
48 |
48 |
||
|
3 |
額定電流 |
A |
630 |
100 |
|
|
4 |
額定短路關合電流 ( 峰值 ) |
kA |
31.5 |
16 |
|
|
5 |
額定短時耐受電流 |
kA |
12.5 |
6.3 |
|
|
6 |
額定短路持續時間 |
s |
2 |
2 |
|
|
7 |
額定峰值耐受電流 |
kA |
31.5 |
16 |
|
|
8 |
機械壽命 |
次 |
2000 |
2000 |
|
|
9 |
分、合閘時主斷口間的轉換時間 |
ms |
16~22/15~20 |
11~15 |
|
|
容量 (kVA) |
后備保護熔斷器額定電流 (A)/ 開斷電流 (A) |
插入式熔斷器額定電流 (A) |
|
100 |
40/40 |
10 |
|
125 |
50/40 |
15 |
|
160 |
63/40 |
25 |
|
200 |
80/40 |
25 |
|
250 |
80/40 |
25 |
|
315 |
80/40 |
25 |
|
400 |
100/40 |
40 |
|
500 |
100/40 |
40 |
|
630 |
125/40 |
65 |
|
800 |
175/40 |
65 |
|
1000 |
200/40 |
100 |
|

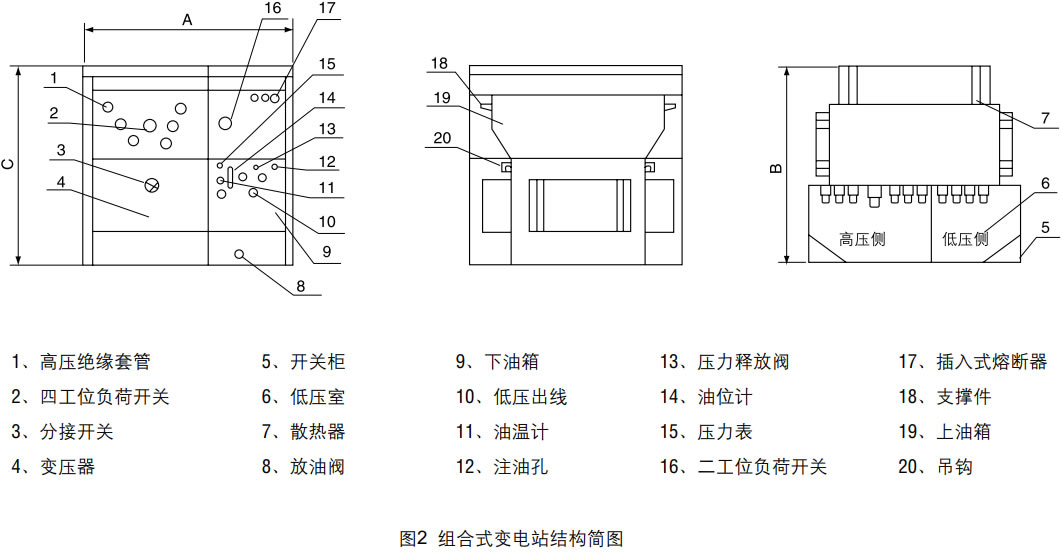

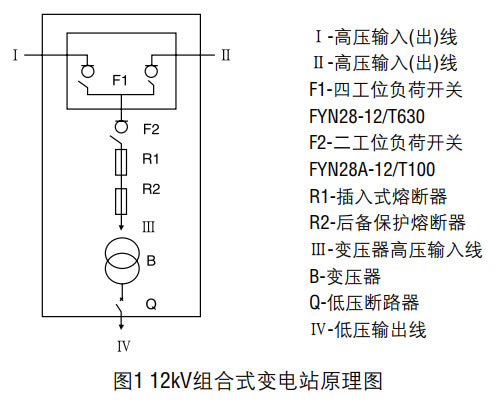

產品結構特點(原理圖見圖1、結構圖見圖2) 變壓器器身與高壓開關設備分油箱裝配，兩者僅電氣連接而油相互隔離。帶電操作負荷開關產生的電弧只能使負荷開關油箱中的油變黑甚碳化而不影響變壓器中油的質量。損耗小、過載能力強?？捎糜诃h網供電、雙電源供電或終端供電系統中，供電方式轉換方便、運行可靠。 本產品具有缺相保護裝置，當缺相時，可自動同時斷開變壓器的進線負荷開關和低壓側斷路器(總開關)，也可只斷開高壓側負荷開關或低壓側斷路器。 |
|
|
整機參數
|
容量 (kVA) |
A |
B |
C |
重量 (kg) |
|
100 |
2000 |
1620 |
1660 |
1560 |
|
125 |
2000 |
1620 |
1660 |
1640 |
|
160 |
s2000 |
1620 |
1660 |
1720 |
|
200 |
2000 |
1620 |
1700 |
1830 |
|
250 |
2000 |
1620 |
1700 |
2000 |
|
315 |
2000 |
1620 |
1780 |
2200 |
|
400 |
2000 |
1620 |
1780 |
2480 |
|
500 |
2000 |
1620 |
1780 |
2970 |
|
630 |
2000 |
1620 |
1980 |
3490 |
|
800 |
2000 |
1620 |
2060 |
3620 |
|
1000 |
2000 |
1620 |
2060 |
4650 |

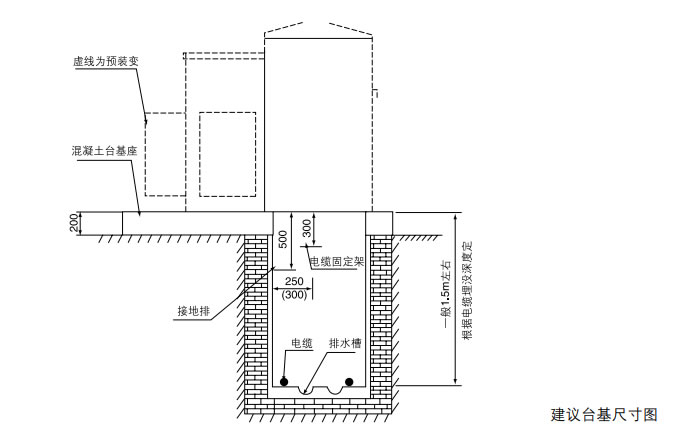

組合式變電站安裝在水平混凝土臺面上，臺面應保證承受其重量．建議臺基尺寸 ( 見下圖 )
組合式變電站低壓側具有失壓、欠壓保護功能，當高壓缺相時，低壓側能自動跳閘。按用戶要求，低壓側也可裝配電電器、控制電器、補償電器和計量表計等。另外也可加裝帶有遙測、遙訊功能的配電綜合測試儀。下表為典型的低壓側方案。其中可能有您所選用產品需要的方案。如果沒有，請與本廠聯系。
|
序號 |
低壓二次方案 |
簡圖 |
|
|
1 |
功能 |
主計量 ( 總有功電度表、總無功電度表、電壓表、三相 電流表 ) 配四路出線斷路器 |
|
|
100A~630A |
|||
|
回路電流 |
|||
|
2 |
功能 |
主計量 ( 總有功電度表、總無功電度表、電壓表、三 相電流表 ) 一路分支有功計量，配四路出線斷路器 |
|
|
100A~630A |
|||
|
回路電流 |
|||
|
3 |
功能 |
主計量( 總有功電度表、總無功電度表、電壓表、三相電流表)配六路進口熔斷器開關 |
|
|
160A、200A、400A、630A |
|||
|
回路電流 |
|||
|
4 |
功能 |
主開關、主計量、( 電壓表、三相電流表 )配四路出線斷路器 |
|
|
主開關 22**~2500A出線開關 100A~630A |
|||
|
回路電流 |
|||
|
5 |
功能 |
主計量 ( 總有功電度表、總無功電度表、電壓表、 三相電流表 ) 配四路出線斷路器外掛無功補償柜 |
|
|
100A~630A 無功補償 100kVAR~200kVAR |
|||
|
回路電流 |
|||
|
6 |
功能 |
主計量 ( 配電綜合測試儀、電壓表、三相電流表 )配四路出線斷路器 |
|
|
回路電流 |
100A~630A |
||
